geladenШалом, православные!
Сегодняшний выпуск нашего альманаха, по сути -- малость причёсанная стенограмма одной телеги, которая была записана для ютупоканала "Может бахнем" Монсьё Уланова,![[livejournal.com profile]](https://www.dreamwidth.org/img/external/lj-userinfo.gif)
kris_reid, уважаемого. Телега в видеоформате должна скоро явиться на ваши видеоэкраны, а пока вот вам многабуков.
***
Надысь к Монсьё Уланову, уважаемому, поступил вопрос, цитирую, “А можете прокомментировать байку, что экспансивные (т.е. с отверстием в головной части) пули точнее FMJ?” Обсудили мы это дело с товарищами в одном закрытом чатике, а потом поступило предложение — независимо друг от друга, и не подглядывая, записать мысли по этому поводу.
Вот, собсно, пара слов от меня; приготовьтесь, я по обыкновению люто занудствую.
Ответ: в общем случае, при прочих равных — нет, одни не более и не менее точные, чем другие, бо к этому нет никаких физических причин.
Развёрнутый ответ послужит поводом поговорить о том, «как летают пули» вообще, как они стабилизируются, какие, кроме общих, бывают пограничные случаи, и что именно значит «при прочих равных».
Начну, пожалуй, с пары слов о терминологической путанице, связанной с остроносыми пулями с кормой «усечённым конусом» — «boat tail».
У разных производителей для них существует множество разных наименований — FMJBT (full metal jacket boat tail), HPBT (hollow point boat tail), OTM (open tip match), etc. — и многие стрелки повторяют за кем-то, дескать, холлов-поинт круче эфымжы, или наоборот, и ищут в продаже именно правильную аббревиатуру, тогда как на деле, все эти пули с точки зрения баллистики представляют собой ровно одно и то же, и при одинаковом качестве изготовления результаты показывают одинаковые.
Единственная разница происходит от технологии производства.

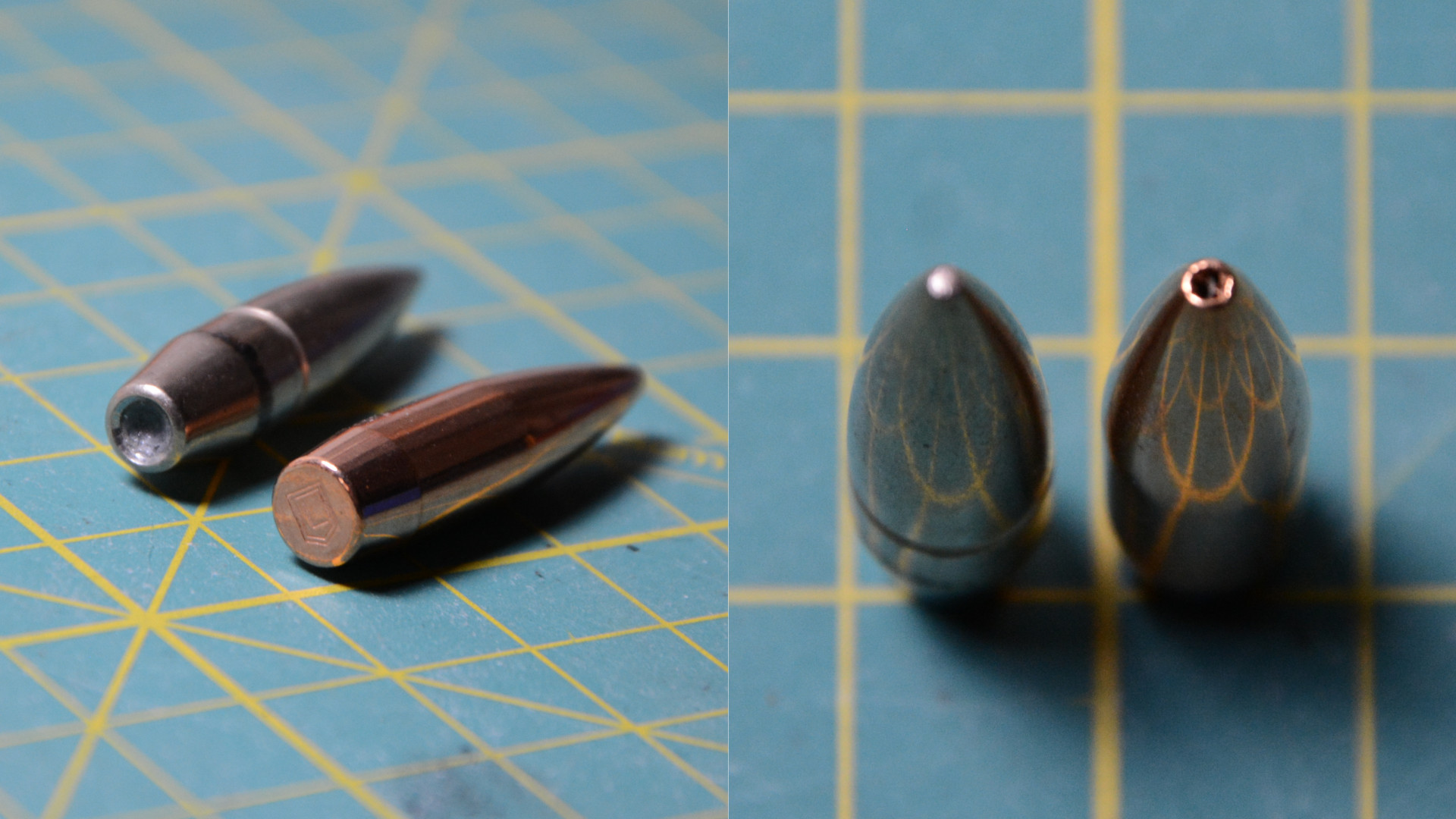

Некоторые производители натягивают латунную оболочку на пулю с носа на жопу — носик получается аккуратный, зато на жопе виден свинец сердечника. Другие — наоборот, с жопы на нос, отчего на носу остаётся маленькое отверстие — пресловутый холлов-поинт — там, где сходится рубашка. Отверстие это никакой функциональной нагрузки не несёт, и является артефактом технологического процесса. В пользу второго метода приводятся аргументы точности изготовления (судя по всему, так её проще обеспечить), и меньшего количества свинца, попадающего в ствол и в воздух на стрельбище. Насколько это существенно — трудно сказать; как я ни пытался — никакой значимой потребительской разницы между двумя подходами в сравнимом качестве обнаружить не смог.

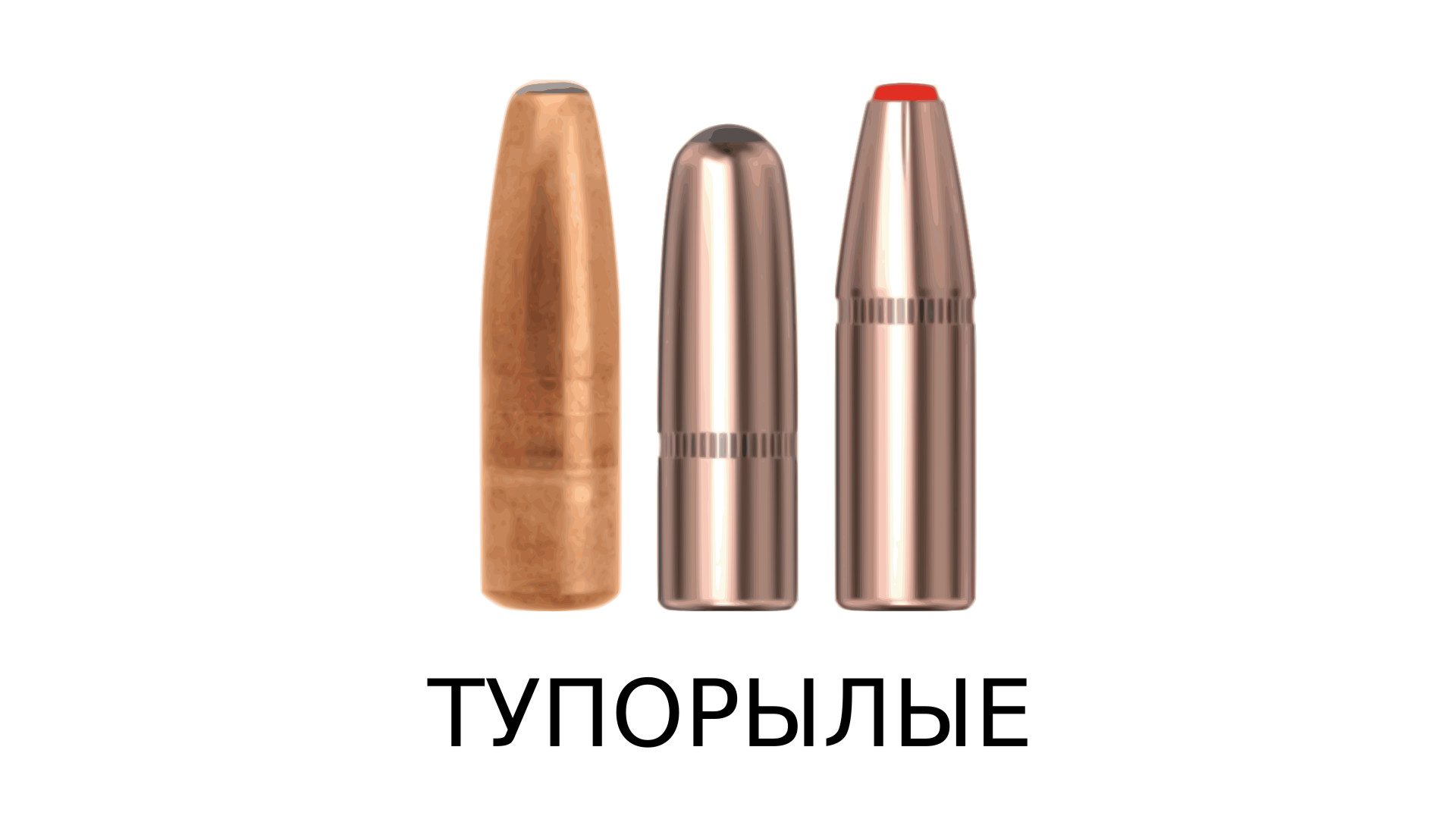

То же относится и к тупоносым охотничьим пулям — носик может быть закрыт рубашкой, а может быть открытым свинцом, с выемкой или без, или с небольшой пластиковой вставкой — разница проявляется в основном когда сообщение доходит до получателя, в разделе терминальной баллистики. С точки зрения же внутренней и внешней баллистики, т. е. всю дорогу по пути к цели, разница, в рамках сегодняшнего разговора — не велика, ведут себя эти пули примерно одинаково.
Поэтому сегодня мы поговорим об остроконечных и тупоконечных пулях вообще, а я не упущу случая по этому поводу поразглагольствовать о стабильности пуль вообще
Начнём издалека. На заре огнестрела, когдапо миру бродили мамонты и динозавры порох был чорным, а стволы — гладкими, пули были сферической формы — просто свинцовый шарик.
Свинцовый шарик летел плохо. Обтекаемость у него немногим лучше, чем у кирпича, сфера сильно тормозится встречным воздушным потоком. Достаточно быстро (не прошло и четырёх веков, нет, человек — вовсе не тормоз) стало понятно, что форма эта — не идеальна.

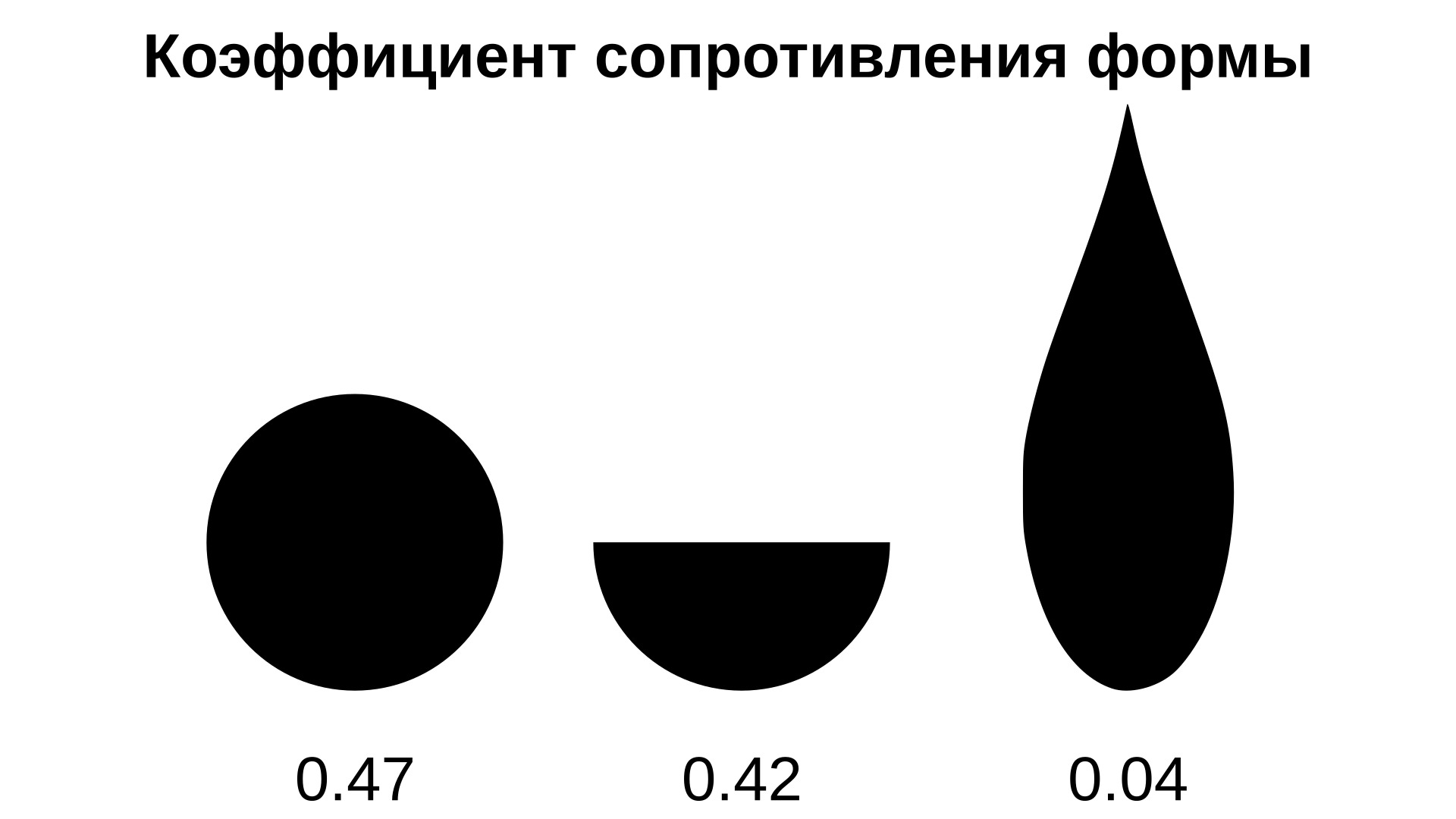

Вот, к примеру. как выглядит коэффициент сопротивления среды для сферы, полусферы, и идеальной (в дозвуковом диапазоне) каплевидной формы. Например, такую форму с годами принимаем мы, роскошные скуфы, для максимально эффективного перемещения в пространстве.
У капли той же массы и той же плотности что и сфера, аэродинамика — более чем в 10 раз лучше.
Понятно, что каплю в пушку не зарядишь. Из-за технологических ограничений, можно в какой-то степени играть с носиком и хвостиком пули, но в середине между ними требуется цилиндрическая ведущая часть.

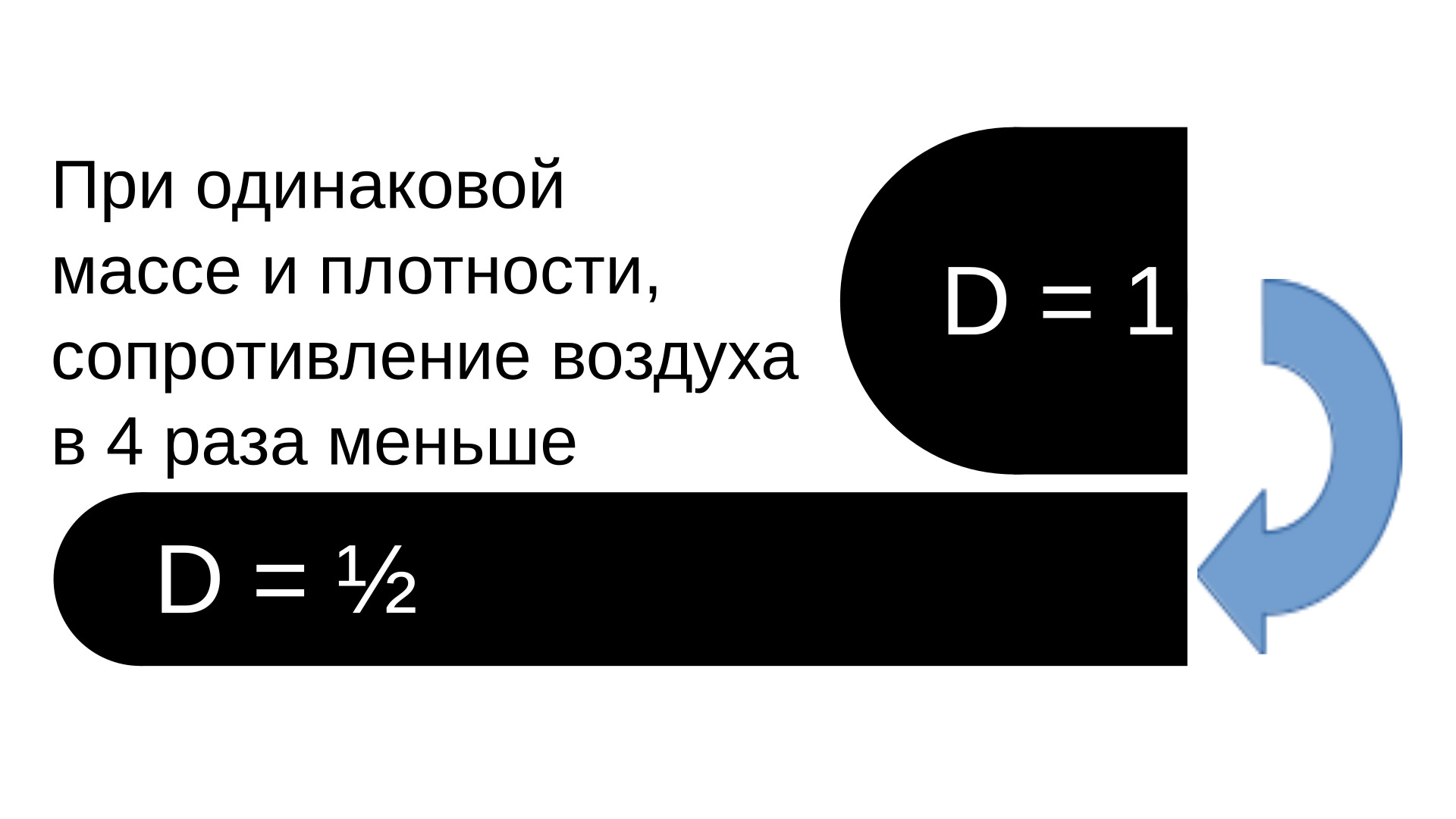

При прочих равных — т. е. при одинаковой форме носика и донца — способность преодолевать сопротивление воздушной среды, т. е. лётные качества пули, практически прямо пропорциональны её массе, приходящейся на единицу площади сечения.
Иными словами, если одно и то же количество некоего материала вместо шарика раскатать в эдакую колбаску, калибр (т. е. площадь сечения) уменьшится, и при прочих равных лететь объект будет значительно эффективнее.
Интуитивно — это понятно и естественно. Длинное и тонкое втыкается лучше, чем широкое и плоское.
Этому учит нас наука физика. Но та же наука физика на пути к идеальной пуле приготовила нам подляну. Подляна называется опрокидывающий момент. Рассмотрим типичную пулю:

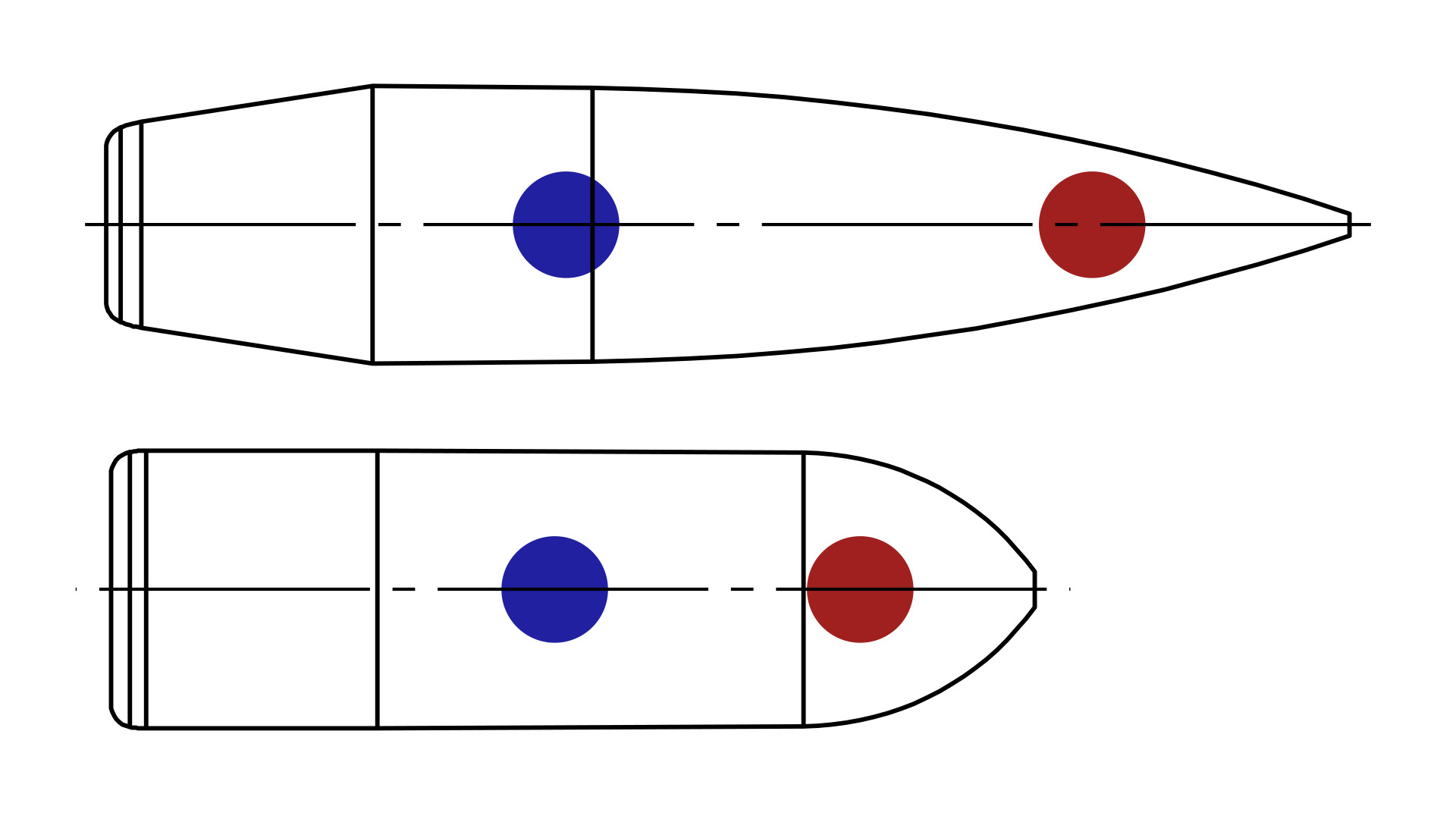

Синим отмечен центр тяжести. Красным отмечен центр применения силы (т. е. встречного потока). Очевидно, что равновесие — очень неустойчивое; как только одно или другое будет немного не по оси, пулю тут же опрокинет встречным потоком воздуха.
И чем больше расстояние между центром тяжести и центром применения силы — тем больше опрокидывающий рычаг.

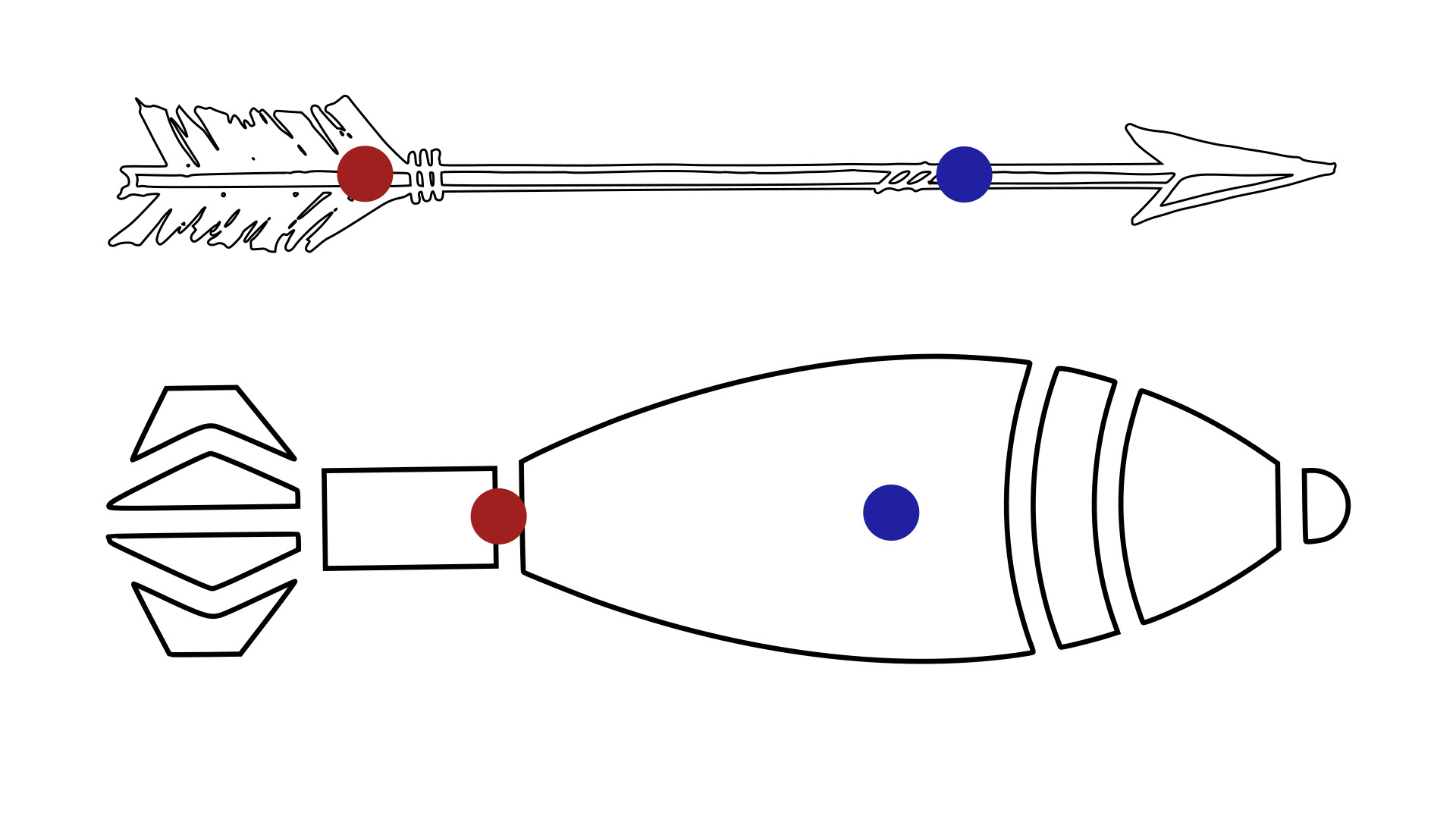

В иных метательных снарядах вопрос решается иначе — оперением.
Будь то стрела, мина, авиабомба, снаряд из гладкоствольной танковой пушки — основная масса, например — тяжёлый наконечник или боевая часть, располагается спереди, и сдвигает туда центр тяжести. Оперение же сдвигает назад центр применения силы, отчего снаряд летит «головой вперёд», и встречный поток воздуха его только стабилизирует и выравнивает по траектории.
Попытки приделать оперение к пулям лёгкой стрелковки до сегодняшнего момента оказались не дуже убедительными. Стабилизировать пули приходится иначе — вращением.
Нарезные стволы были хорошей идеей ещё в эпоху сферических пуль. В процессе выстрела пуля неизбежно деформируется, и если далее она летит одной и той же стороной — наблюдается единообразие между выстрелами, и, таким образом, повышается кучность. Но с приходом «вытянутых» пуль нарезы стали просто необходимы.
Для понимания стабилизации вращением, отличный наглядный материал — детская юла или волчок.
Точка применения силы находится внизу, в месте контакта с поверхностью, центр тяжести — выше, и если без вращения — волчок падает на бочок, бонжур опрокидывающий момент.
На примере волчка, приглашённый гость нашей студии, капитан Очевидность, даёт нам 4 важных урока:
Первый урок. Чем выше скорость вращения — тем объект стабильнее. Для стабилизации волчка требуется некая минимальная скорость вращение, иначе — хлоп, и на бочок.
Второй урок. Чем меньше опрокидывающий рычаг — расстояние между центром тяжести и точкой приложения силы — тем объект стабильнее. В данном примере, волчок с низкой посадкой вращается чуть ни вдвое дольше, чем с высокой — ему для стабилизации достаточно гораздо меньшей скорости вращения.
Третий урок. В деле стабилизации важна не только скорость вращения и масса вращаемого объекта, но и то, как эта масса распределена. Одна и та же масса, размещённая вдвое дальше от оси вращения, за один и тот же оборот проходит вдвое больший путь, соответственно движется в два раза быстрее, соответственно обладает большей кинетической энергией, что приводит к лучшей стабилизации.
Для иллюстрации — когда, например фигуристые фигуристки раскручиваются на коньках, широко расставив в стороны все члены тела, а потом мощно поджимаются и группируются, скорость вращения дико увеличивается, поскольку по закону сохранения энергии та же масса, расположенная ближе к оси вращения, должна вертеться быстрее.
В интересующем нас случае пуль, при одинаковой скорости вращения, тупоносые пули стабилизируются лучше, чем остроносые, у которых масса у тонкого носика находится близко к оси вращения, и приобретает меньше энергии.
Поэтому, кстати, чем крупнее калибр, тем, в среднем — немного более пологие нарезы, при сравнимых дульных скоростях. В силу большего калибра, масса находится дальше от оси вращения, и пуля стабилизируется на меньших скоростях вращения.
Ну и последний, четвёртый урок. Малейшая неотцентрованность центра тяжести ведёт к гораздо меньшей стабильности; при той же скорости вращения, объект колбасится гораздо больше.
В силу несовершенства этого мира, центр тяжести никогда не находится в точности на оси пули — мелкие погрешности в процессе производства в большей или меньшей степени неизбежно приводят к «расколбашиванию» пули, стабилизированной вращением.
Надо понимать, что пуля, вылетающая на 800 м/с из ствола с шагом нарезов 250 мм / оборот, на дульном срезе вращается на 3200 об/сек, или почти 200'000 оборотов в минуту (192 тысячи). На таких дичайших оборотах негативно проявляются даже мельчайшие дефекты. Собственно, качество пуль, равномерность их производства, осевая симметричность — один из главнейших факторов отличающих, при прочих равных, кучный боеприпас от некучного.
Так же, в спортивных дисциплинах, где собственная кучность оружия — решающий фактор, выбирают длинный шаг нарезов, который уже стабилизирует пулю, но не более того, чтобы более низкая скорость вращения поменьше влияла на разлёт пуль.
Вообще говоря, определение шага нарезов, то есть скорости вращения необходимой для стабилизации пули — непростое упражнение, в общем виде требующее дифференциальных расчётов в шести степенях свободы.
По поводу оптимального шага нарезов существует множество расхожих правил, например «для стабилизации 77-грановых пуль в калибре .223 рем нужен шаг нарезов 7 дюймов», но надо понимать, что дело не только в массе пули, но и в длине и форме носика (центр применения силы, опрокидывающий момент), и в распределении массы (центр тяжести).
Более точные правила, типа формул Гринхилла или Миллера (хотя, Миллер, конечно — гораздо точнее), тоже показывают «примерное направление на север», бо созданы для остроконечных пуль со свинцовым сердечником и цельной латунной оболочкой. Для пуль с композитными сердечниками, пустотами внутри или, например, трассерами, результат может оказаться неточным. Для армейских систем на этих граблях, как правило, попрыгали ещё на стадии проектирования и опытных образцов (т. е. шаг нарезов штатного оружия наверняка достаточен для стабилизации пули штатного патрона).
Но и там есть исключения. Например, первые модели M16 выпускались с шагом нарезов 14", потом внезапно выяснилось, что в арктических условиях дикого холода этого недостаточно — пули теряли стабильность и летели «утюгами». Перешли на 12". Потом НАТО взяли на вооружение новый патрон SS109, с более тяжёлой пулей, и к ней — длинный трассер; пришлось ужать шаг нарезов армейских образцов вообще до 7".
Или винтовки под 338 лапа магнум сначала выпускались с шагом нарезов 12", отлично подходящим для дальнобойных пуль массой 250 гран, т. е. 16.2 грамма.
Потом появились варианты 300 гран (19.4 грамма), более длинные и медленные, и шаг пришлось ужать до 10".
И это а военном мире. А в мире гражданских стрелков то и дело приходится наблюдать попытки стрелять пулями, слишком длинными и медленными для шага нарезов ствола и начальной скорости.
Наконец-то мы подбираемся к ответу на изначальный вопрос.
Как мы помним, при прочих равных — калибр, масса, шаг нарезов — у пуль с коротким носиком, опрокидывающий рычаг меньше, чем у длинноносых, а стабилизация — выше. Вполне можно предположить пограничный случай, когда короткая пуля уже стабилизируется шагом нарезов, а длинная — ещё нет, особенно при низких темпаратурах, когда более медленные пули (а соответственно — и с более медленным вращением) вынуждены преодолевать более плотную атмосферу. Коротконосые в таком случае будут лететь ожидаемо, сохраняя кучность, а длинноносые будут терять стабильность и лететь «утюгами» чем попало куда ни попадя. Тут я немного преувеличиваю; «утюги» редко случаются "вдруг", но пограничная стабилизация проявляется именно значимой потерей кучности, особенно выраженной в холодное время года.
Отвлекаясь на минутку от темы, из часто задаваемых вопросов — а отчего бы не сделать как в пистолетах — избыточную стабилизацию. По винтовочным меркам, короткие и толстые пистолетные пули стабилизированы с огромным запасом, отчего, например, спокойно и стабильно пролетают через трансзвуковой сегмент траектории, с которым у винтовочных пуль зачастую бывают проблемы.
Часть ответа — более выраженная потеря кучности с пулями худшего качества. Как мы видели в начале разговора, чем выше скорость вращения, тем сильнее влияние всяческого производственного несовершенства.
Но, пожалуй, главная причина — ресурс ствола. В винтовках — совершенно непистолетные скорости и давления. Если пистолетные стволы без потери кучности живут по 50, 100, а то и 200 тысяч выстрелов, далеко не всякий винтовочный ствол может похвастаться семью или восемью — именно потому, что пули врезаются в нарезы на дичайшей скорости под дичайшим давлением. Чем круче шаг нарезов, тем большее усилие принимают кромки нарезов, и тем меньше срок службы ствола.

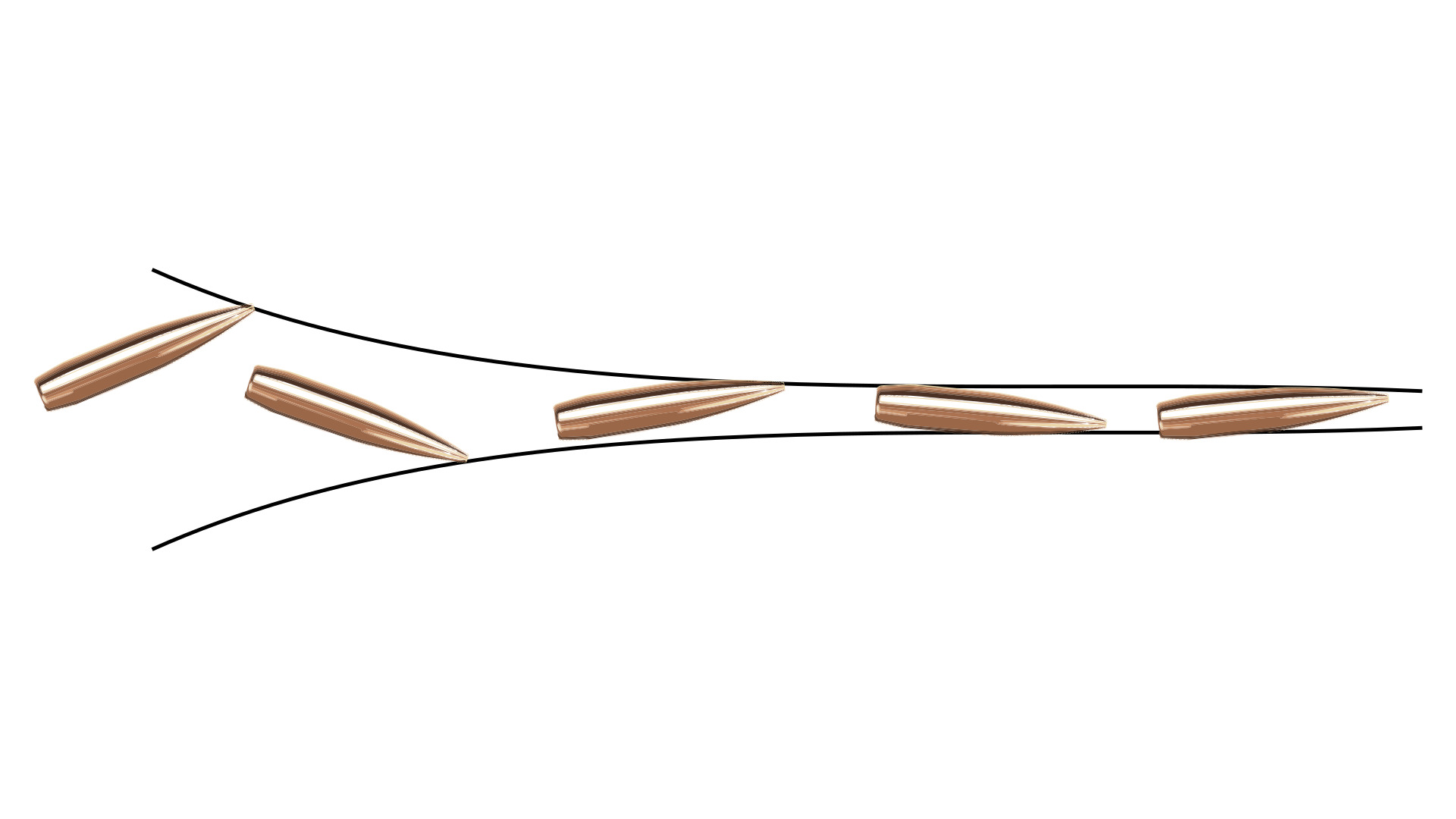

Тут сделаю ещё одно отступление: в момент, когда пуля только-только покинула дульный срез, её ощутимо побалтывает, как только что запущенный волчок.
Ещё бы! — со всех сторон турбулентные сверхзвуковые потоки раскалённых газов, дульные устройства и резкая смена действующих сил. Но достаточно быстро, как правило на первых 50 м траектории, колебания эти затухают — как запущенный волчок быстро принимает стабильное вертикальное положение.
Но колебания эти не затухают до конца. В течение всего полёта, наблюдаются остаточные прецессия и нутация.
Кому интересно, могут спросить у тырнета что это такое и отчего происходит, но если объяснять «на пальцах», носик пули выписывает вокруг оси траектории эдакие кренделя.
Размах этого явления на предыдущей иллюстрации был преувеличен для наглядности. На практике, максимальный угол отклонения оси пули от оси траектории не превышает 2-3°. И чем выше скорость вращения, тем меньше амплитуда этих остаточных колебаний — тем стабильнее волчок.
Несколько лет назад контора Хорнади закупила мощный баллистический радар, и давай замерять как летают пули. Они опубликовали ряд очень интересных статей, и в числе прочего выяснилось, что сильно закрученные пули, в силу меньшей амплитуды прецессии и нутации, испытывают меньшее сопротивление воздуха. В частности, между относительно пологими и относительно крутыми шагами нарезов в одном и том же калибре, может наблюдаться более 2% разницы баллистического коэффициента — для одной и той же пули.
С тех пор немало стрелков «на далеко» стали отдавать предпочтение крутым нарезам. Пули для такого дела используются высшего качества, то есть потеря кучности не сильно заметна, зато 2% БК на дальней дистанции — совершенно не лишние.
Что нас плавно подводит к заключительной части сегодняшних размышлений — стрельба «на далеко». До сих пор, когда мы говорили о кучности, речь шла о пресловутых «группах» на относительно коротких дистанциях, где влияние атмосферы ещё пренебрежимо мало.
Дальше начинает сказываться ключевая разница в конструкции пуль — баллистический коэффициент.
Остроносые пули в сверхзвуковом диапазоне летят значительно лучше тупоносых той же массы. Реши мы, к примеру, отстрелять серию по грудной мишени на 600 м в абсолютно идеальных условиях, но с немного переменчивым ветерком, на практике бы получилось примерно следующее.

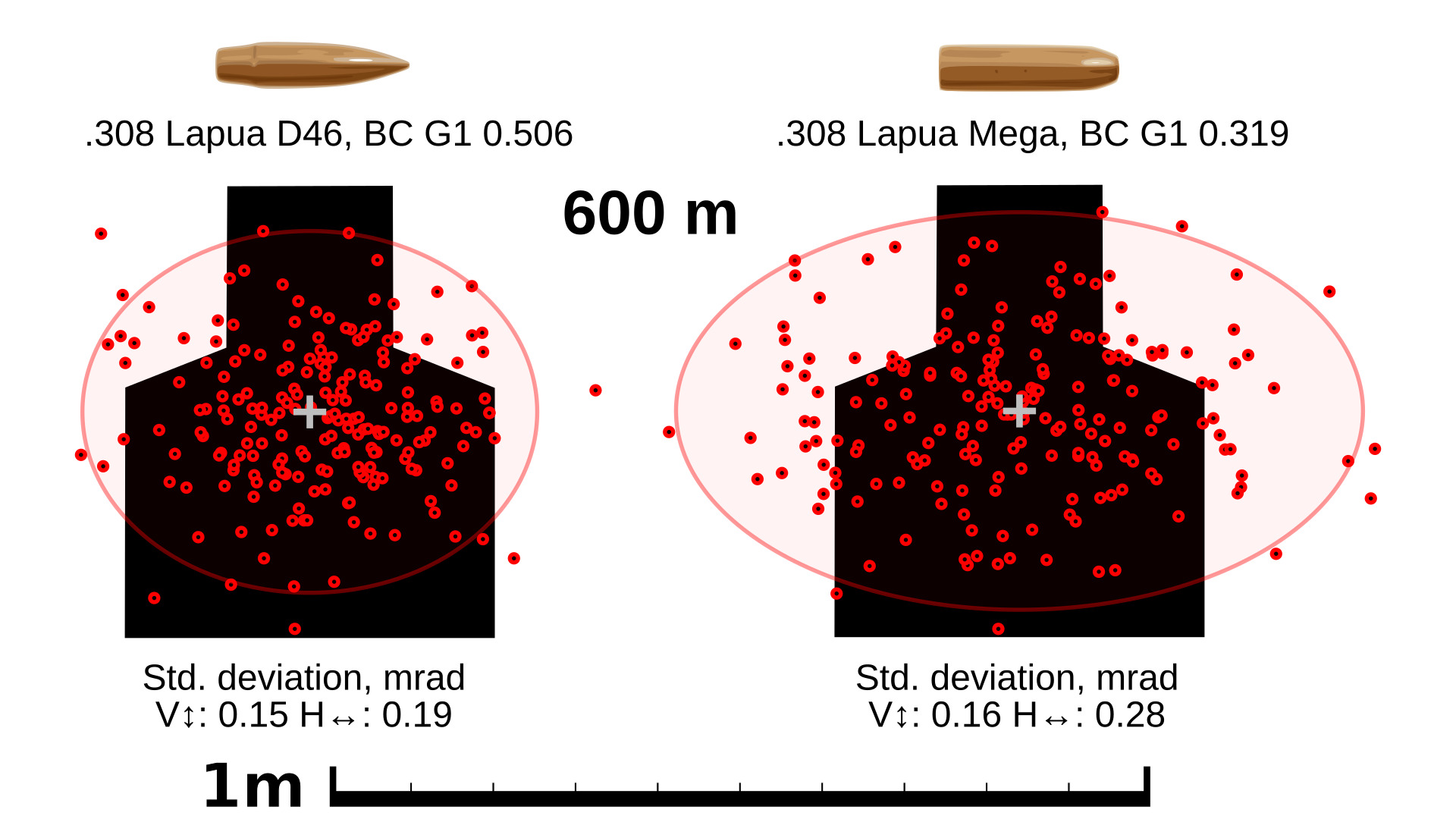

Разлёт по горизонтали у тупоносой пули с худшим БК — чуть не на 50% больше, исключительно из-за большей чувствительности к небольшим изменениям ветра между выстрелами. И это — ещё не принимая во внимание всех прочих факторов, которые влияют на вероятность поражения цели на дальней дистанции, где при прочих равных — масса, калибр, дульная скорость — лучший БК обеспечивает остроносым огромное преимущество.
Понятно, что тупоносые пули выбирают на за внешнюю баллистику, а за терминальную, а две эти вещи — трудно совместить. (Ну, это, собственно, не про кучность и не про стабильность пуль разной конструкции — просто так, к слову пришлось.)
Про стабильность же много чего ещё можно рассказать, в частности в трансзвуковом сегменте происходят очень интересные вещи, но это — как-нибудь в другой раз, если Бог сподобит, да бес не попутает.
А вы тут не шалите пока, а то знаю -- на минутку отвлечёшься, и тут же брат брата ракетами да дронами долбят.
